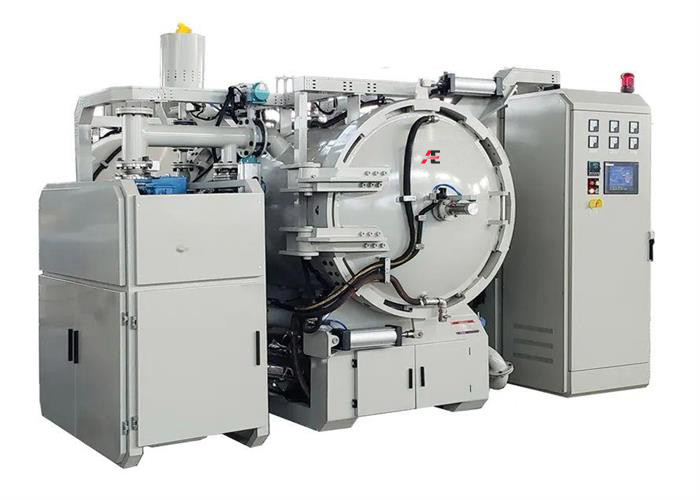

バキュームシンタリング・デグリーシング・インテグレート・オーブン
真空脱結合・シンタリング炉 (SiC/Si3N4/AlN),脱結合・シンタリングのための工業炉
シメント化カービッド,高密度合金,不?? 鋼製品,高温合金,磁性材料,陶器粉末製品,カービッドなどを脱脂するのに適しています.
製品の特徴
1. 炉体は水平の単室水冷却ジャケット構造であり,炉門はサンドイッチ水冷却ジャケット構造を採用. 外層は普通の鋼板です.内部層はステンレス鋼で両端のフレンジは,それぞれシリンダーと炉蓋サンドイッチに溶接されている.両ドア手動クランプ構造は,容易な積載と卸載のために採用されている.
2自動化制御の度合いを向上させるために,この炉の真空システムの各パイプラインの主要なバルブは,操作が直感的で便利な空気性バルブです.
3このシステムには,それぞれ炉に注入されたガス流量量を調整するための2つのガラス回転器の流量計が装備されています.
4電子コンタクトプレッシャーメーカーは,オーブンの体内に設置され,オーブンの圧力を監視します.オーブンが過圧された場合,システムの安全な動作を確保するために,自動的に圧力を解き放つことができます.
5脱脂段階では,方向性空流脱脂を達成するために,製品の脂肪含有量に応じて,少量のガスを適切に満たすことができます.
6急速冷却装置は,モーター,扇風機駆動器,内蔵ラジエーター,熱隔熱画面上の換気ドアで構成されています.作業台を迅速に冷却するために,無活性ガスArで満たされています.
|
モデル番号 |
UNDSJL-30×30×60 |
UNDSJL-40×40 ×100 |
UNDSJL-50×50×120 |
|
定数電源 |
380V,50Hz/60Hz |
380V,50Hz/60Hz |
380V,50Hz/60Hz |
|
炉の構造 |
水冷水コート,両ドアマニュアル・クランプ構造 |
水冷水コート,両ドアマニュアル・クランプ構造 |
水冷水コート,両ドアマニュアル・クランプ構造 |
|
オーブンの名値温度 |
1550°C |
1550°C |
1550°C |
|
オーブンの温度均一性 |
±5°C |
±5°C |
±5°C |
|
空炉の冷却制限真空度 |
2pa |
2pa |
2pa |
|
圧力の上昇速度 |
1pa/h |
1pa/h |
1pa/h |
|
作業領域の寸法 (幅)× 高さ × 長さ) |
300×300×600ミリ |
400×400×1000ミリ |
500×500×1200 (mm) |
|
熱力 |
約75KW |
約90KW |
約135KW |
|
デワックスの速さ |
≥96% (形状剤はパラフィンで,負弾筋ガスの脱酸化状態) |
≥96% (形状剤はパラフィンで,負弾筋ガスの脱酸化状態) |
≥96% (形状剤はパラフィンで,負弾筋ガスの脱酸化状態) |
|
空炉の最大熱量 |
15°C/分 |
15°C/分 |
15°C/分 |
|
労働環境 |
真空または惰性ガス(ArまたはN2) |
真空または惰性ガス(ArまたはN2) |
真空または惰性ガス(ArまたはN2) |
|
冷却ガス圧 |
≤0.15MPa (絶対圧) |
≤0.15MPa (絶対圧) |
≤0.15MPa (絶対圧) |
|
冷却水の定数圧 |
0.1~0.2Mパ |
0.1~0.2Mパ |
0.1~0.2Mパ |
|
水供給温度 |
≤28°C |
≤28°C |
≤28°C |
|
定数デッドウェイト |
150kg |
300kg |
500kg |
